Network Address Translation (NAT)
NAT adalah pemetaan (translasi) alamat IP sehingga banyak IP private
dalam sebuah LAN dapat mengakses IP Publik, dimana kita ketahui bahwa IP private
hanya digunakan dalam LAN dan tidak bisa digunakan untuk IP publik. Melalui
proses inilah, banyak komputer dapat mengakses internet karena adanya mekanisme
NAT tersebut.
Intinya adalah, NAT mentranslasikan ip private
seolah-olah mengakses sebuah alamat host di internet menggunakan IP
publik. Tanpa hal ini, tidak mungkin komputer lokal dapat mengakses internet.
Sebagaimana juga diketahui alamat IP publik sudah semakin menipis, dan rencana
kepada next
generation melalui IPv6 sudah dilakukan, maka penggunaan NAT
dirasakan sangat efektik, terutama dalam alokasi IP Address.
Ada dua langkah untuk setting NAT mikrotik, yaitu :
1. Lewat Console atau CLI
2. Melalui Winbox
LAN
(Komputer Lokal) -> Switch/Hub -> Modem (NAT) -> Internet
Fungsi NAT terletak pada link out ke internet, dalam hal ini adalah Modem.
Modem yang sering digunakan adalah Modem ADSL, walaupun jenis lain juga banyak
digunakan. Modem ADSL menggunakan line PSTN telpon sebagai media penghubung ke provider.
Dari modem inilah koneksi dapat dishare menggunakan switch/hub sehingga
banyak komputer dapat mengakses internet.
langkah-langkahnya sebagai berikut:
1.terlebih dahulu lakukan konfigurasi DHCP server mikrotik.
2.kemudian setting nama mikrotik masing-masing LAN
3.lalu , setting IP address-nya
eth 2 LAN 1
eth 2 LAN 2
Note :
Pada percobaan ini terdapat perbedaan antara kedua IP Local (network),pada PC 1 memiliki IP 192.168.50.0/24 dan pada PC 2 memiliki IP 10.12.0.0/24
4.sesudah mengatur IP address, barulah konfigurasi DHCP servernya seperti dibawah ini:
5.setelah mengkonfigurasi DHCP server, kemudian cek lah wireless LAN adapter wireless network connectin pada cmd :
ini adalah bukti pada PC 1 sudah berhasil melakukan konfigurasi bisa kita lihat pada ip-nya 172.168.50.254
ini adalah bukti pada PC 2 sudah berhasil melakukan konfigurasi bisa kita lihat pada ip-nya 10.12.0.254
6. Jika kita ingin
memastikan kembali apakah kedua sudah connect maka kita dapat
melakukan test ping antar ke dua PC baik ke PC sendiri atau ke PC
lainnya :
7.Setelah berhasil melakukan konfigurasi DHCP, lalu hubungkan ether1 pada router. kemudian klik ether1 > interface. Silahkan mengubah konfigurasi seperti gambar berikut, lalu klik OK:
8. Lakukan settingan pada menu firewall, pilih IP > Firewall > NAT Klik tanda + untuk menambah rule NAT baru, setelah kilik tanda + lakukan konfigurasi seperti dibawah ini:
9.setelah melakukan konfigurasi pada firewall NAT, kemudian test ping www.google.com -t atau coba langsung lakukan browsing :
ini adalah pengetessan ping www.google.com-t
ini adalah pengetesan langsung browsing ke www.google.com
10. apabila semua langkah sudah selesai atau berhasil, maka percobaan selesai.
Selasa, 16 Desember 2014
02.19
| Diposting oleh
Unknown
Dasar Teori
3CX Phone System, selain berbasis Windows, 3CX juga memberikan paket teknologi komunikasi yang lengkap dengan menyertakan voice mail, fax, email dan status kehadiran/online user dan juga Video Call.
Masing-masing user juga dapat mengkonfigurasi pengaturan extensinya masing-masing melalui web-based user portal, yang tentunya dapat diakses dari mana saja tanpa bantuan IT Staff. di antaranya fitur-fitur seperti Call Forwarding dan Caller ID.
Dengan konsol web-based, administrator pun dapat dengan mudah membuat extensi-extensi baru dan mengubah pengaturan IP PBX. Dan karena 3CX Phone System adalah aplikasi Windows, tentunya akan sangat mudah dimonitor dan dikontrol. Anda dapat meingstall 3CX pada sebuah server yang sudah ada, atau bisa divirtualisasikan dan tidak memerlukan perangkat , tenaga dan biaya manajemen tambahan.
Dan yang paling penting dari semua itu, dapat dengan mudah dibuat backup, untuk restorasi ke perangkat lain seandainya terjadi kerusakan pada server.
sebelum mengkonfigurasi kita harus menyediakan 1 laptop sebagai server, kemudian kita juga harus mempunyai smart phone sebagai clientnya.
Berikut ini adalah cara menginstal dan mengkonfigurasi 3CX Phone System :
1 install aplikasi 3cx yang sudah di download,dan lalu tunggu sampa ipenginstalan selesai
Setelah melakukan penginstalan, config sesuai berikut :
pilih bahasa yang ingin digunakan.
Ada dua pilihan Local Ip address yang disediakan, silahkan pilih salah satu, tidak ada pengaruh sama sekali jika anda memilih local yang lain, hanya perbedaan menconfig account pada client saja
Masukkan Public IP nya
ikuti config default nya saja, kemudian NEXT
disini kami memilih no extention yaitu 3digit ,NEXT

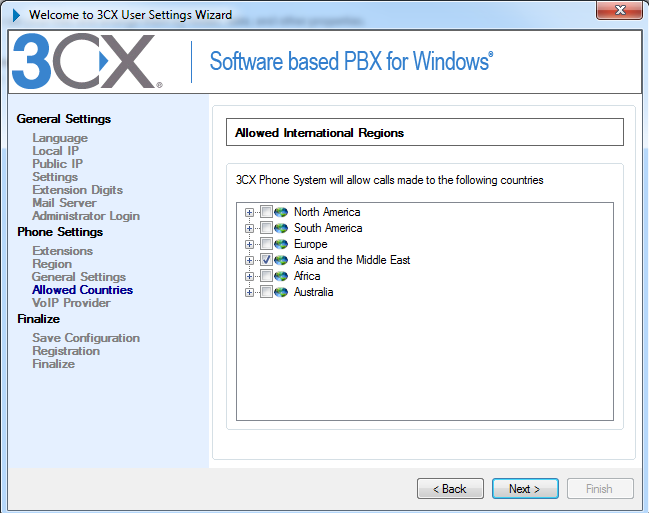

ikuti config default dan isi SMTP server,e-mail address sesuai dengan ke inginan kita ,lalu NEXT
masukkan username, password dan confirm password sesuai keinginan anda. Username ini akan digunakan pada saat anda ingin melakukan perubahan pada server ini.

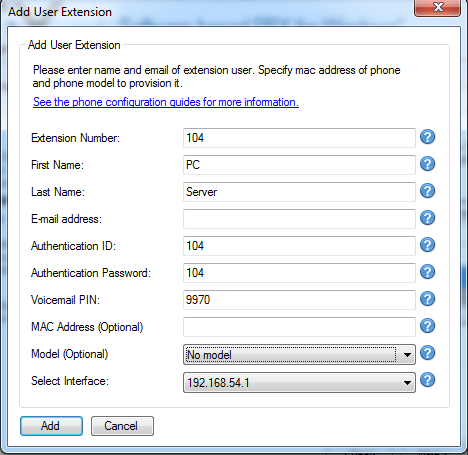

Kemudian tambahkan client dengan click add, disini kami menggunakan 3 client
Client 1
Client 2
Client 3
Client 4
ikuti config default, NEXT
Operator atau admin nya menggunakan extension 104
ikuti config default, NEXT
Tunggu beberapa menit sampai config yang kita lakukan tadi tersimpan
Skip aja
dan finish
setelah melakukan konfigurasi, kita dapat malakukan pengecekan menggunakan 3cx phone system management console lalu >> server manager >> extention status seperti gambar dibawah :
kemudin kita melakukan konfigurasi 3cx pada smartphone kita dengan cara :
1. Kita harus mempunyai aplikasi 3CX
2. Setelah terbuka, klik menu, kemudian klik account
- Account name : nama yang sudah kita tentukan
- Caller ID : nama kalian
- Ekstension : no. Ekstension yang telah kita atur
- ID : no. Ekstension yang telah kita atur
- Password :no. Ekstension yang telah kita atur
3. Pilih OK
4. 3CX siap digunakan
dibawah ini adalah hasil dari pratikum yang kami lakukan
ini adalah proses pemanggilan ke pada no extention 101
dan ini adalahhasil dari pemanggilan tersebut
referensi :
2
Senin, 15 Desember 2014
17.59
| Diposting oleh
Unknown
Dasar teori
MikroTik RouterOS™ merupakan sistem operasi yang diperuntukkan sebagai network router .Mikrotik Router adalah sistem operasi dan perangkat lunak yang dapat digunakan untuk menjadikan komputer manjadi router network yang handal, mencakup berbagai fitur yang dibuat untuk ip network dan jaringan wireless, cocok digunakan oleh ISP dan provider hotspot. Untuk instalasi Mikrotik tidak dibutuhkan piranti lunak tambahan atau komponen tambahan lain. Mikrotik didesain untuk mudah digunakan dan sangat baik digunakan untuk keperluan administrasi jaringan komputer seperti merancang dan membangun sebuah sistem jaringan komputer skala kecil hingga yang kompleks sekalipun,berbagai fitur yang dibuat untuk ip network dan jaringan wireless. Fitur-fitur tersebut diantaranya: Firewall & Nat, Routing, Hotspot, Point to Point Tunneling Protocol, DNS server, DHCP server, Hotspot, dan masih banyak lagi fitur lainnya. MikroTik routerOS merupakan sistem operasi Linux base yang diperuntukkan sebagai network router. Didesain untuk memberikan kemudahan bagi penggunanya. Administrasinya bisa dilakukan melalui Windows Application (WinBox). Selain itu instalasi dapat dilakukan pada Standard komputer PC (Personal Computer). PC yang akan dijadikan router mikrotik pun tidak memerlukan resource yang cukup besar untuk penggunaan standard, misalnya hanya sebagai gateway. Untuk keperluan beban yang besar (network yang kompleks, routing yang rumit) disarankan untuk mempertimbangkan pemilihan sumber daya PC yang memadai.
yang pertama harus kita lakukan adalah dengan melakukan konfigurasi dan mengatur mikrotik pada windows menggunakan software winbox. winbox adalah
langkah -langkahnya sebagai berikut :
http://cumaniseng97.blogspot.com/2013/07/mikrotik-router-os-pengertian-mikrotik.html
MikroTik RouterOS™ merupakan sistem operasi yang diperuntukkan sebagai network router .Mikrotik Router adalah sistem operasi dan perangkat lunak yang dapat digunakan untuk menjadikan komputer manjadi router network yang handal, mencakup berbagai fitur yang dibuat untuk ip network dan jaringan wireless, cocok digunakan oleh ISP dan provider hotspot. Untuk instalasi Mikrotik tidak dibutuhkan piranti lunak tambahan atau komponen tambahan lain. Mikrotik didesain untuk mudah digunakan dan sangat baik digunakan untuk keperluan administrasi jaringan komputer seperti merancang dan membangun sebuah sistem jaringan komputer skala kecil hingga yang kompleks sekalipun,berbagai fitur yang dibuat untuk ip network dan jaringan wireless. Fitur-fitur tersebut diantaranya: Firewall & Nat, Routing, Hotspot, Point to Point Tunneling Protocol, DNS server, DHCP server, Hotspot, dan masih banyak lagi fitur lainnya. MikroTik routerOS merupakan sistem operasi Linux base yang diperuntukkan sebagai network router. Didesain untuk memberikan kemudahan bagi penggunanya. Administrasinya bisa dilakukan melalui Windows Application (WinBox). Selain itu instalasi dapat dilakukan pada Standard komputer PC (Personal Computer). PC yang akan dijadikan router mikrotik pun tidak memerlukan resource yang cukup besar untuk penggunaan standard, misalnya hanya sebagai gateway. Untuk keperluan beban yang besar (network yang kompleks, routing yang rumit) disarankan untuk mempertimbangkan pemilihan sumber daya PC yang memadai.
Paket-paket Mikrotik terbagi atas 6, yaitu :
1. System
Paket yang berisi kernel mikrotik
2. DHCP
Paket untuk membuat DHCP server
3. Advanced tool
Paket tambahan yang digunakan untuk administrasi jaringan seperti IPscan,
bandwidth test scanning dll.
4. Hostspot
Paket untuk membuat Hostspot gateway
5. Security
Paket yang yang berisi fasilitas untuk keamanan jaringan
6. Web-Proxy
Paket untuk menjalankan sevice web proxy yang pertama harus kita lakukan adalah dengan melakukan konfigurasi dan mengatur mikrotik pada windows menggunakan software winbox. winbox adalah
langkah -langkahnya sebagai berikut :
bukalah aplikasi winbox pada PC anda dan akan terlihat seprti gambar dibawah
kemudian connect kan menggunakan mac address yang sudah tertera pada menu winbox, sesuaikan port Ethernet yang kita gunakan.
setelah di connect kan,akan tampak interface list seperti gambar dibawah
pilih DHCP address
dan setelah itu berilah nama setiap port mikrotik tersebut
setelah ini atur lah ip address setiap port
kemudian atur DHCP server dengan mengklik ip >> server, lalu pilih tanda + untuk menambah server
setelah di tambah pilih >> setup
kemudian setelah itu Setelah di config, restart mikrotik tersebut apabila IP client belum berubah sesuai dengan konfigurasi.
setelah itu aturlah server client dengan cara pilih ip >> client , klik + untuk menambah client
setelah itu caranya sama seperti mengatu DHCP server tadi
setelah mengaturDHCP client kemudian yaitu menonfigurasi NAT
setelah itu coba lah mengecek ip, apakah sudah sama seperti yang sudah dikonfigurasi, dan jangan lupa melakukan ping pada ip yang diterima mikrotik dari sever PCR,apakah sudah connect atau belum
pada percobaan ini kami berhasil connect ke internet karena server PCR, kemudian kami melakukan pengetesan dengan cara membuka google pada browser
referensi :
http://cumaniseng97.blogspot.com/2013/07/mikrotik-router-os-pengertian-mikrotik.html
